AWS 인프라 구성

▶ 리전 > VPC > 가용영역(AZ-1, AZ-2, AZ-3) > Public Subnet > EC2(Server)

▶ 물리적 소속: 리전, 가용영역 / 논리적 소속: VPC, Public subnet

▶ VPC: IP 대역대 개수 제한 → WEB / WAS / DB 각각 IP그룹

기본 VPC IP대역대<-> 172.31.x.x 대역



VPC, 서브넷, 라우팅테이블, 인터넷게이트웨이 생성후 추가

ex.

VPC 192.168.0.0/16  , SUBNET 192.168.1.0/24



인프라 구성 순서)

1. 리전안에 VPC 생성
2. 가용영역설정
3. 서브넷, 인터넷게이트웨이, 라우팅테이블(VPC와 0.0.0.0 IGW) 설정
4. 가용영역 안에 EC2생성(VPC 매칭)
5. 보안그룹생성



6. IGW <-> RTB 맵핑

7. RTB <-> Subnet 맵핑

8. IGW <-> VPC 맵핑

9. EC2: Public IP  활성화

※ Public IP는 EC2생성 이후에 붙일 수 없음

※ 네트워크대역 잘못생성 시 이후에 수정 불가



EC2 접속 방식 변경)

▶Ec2 key방식을 password방식으로 변경

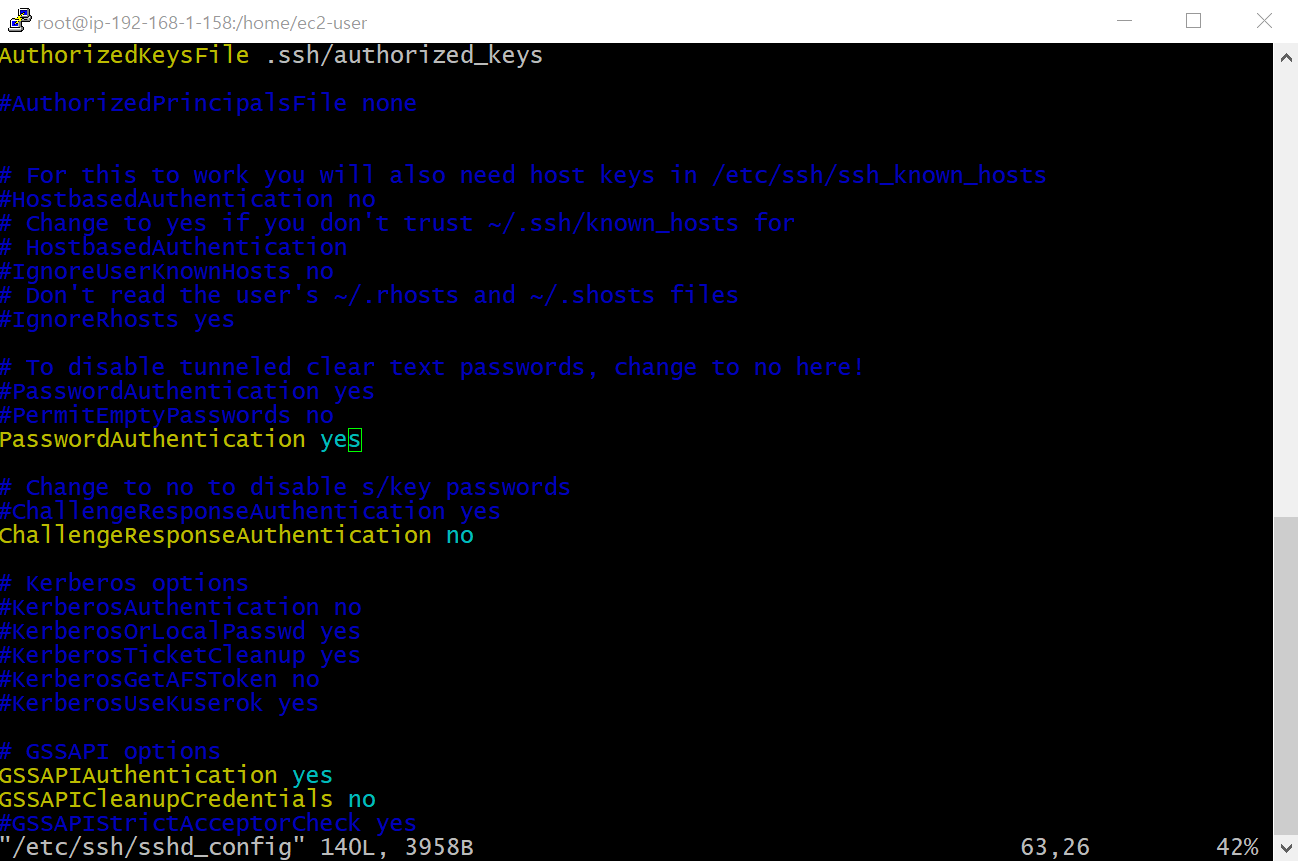

vi /etc/ssh/sshd_config



PasswordAuthentication no → yes로 변경

▶ EC2를 새로운 KEY로 접속가능하게 하기

Puttygen > Generate( 마우스 커서 위치에 따라 키값 생성) > Key comment 입력(ex.shb-infra) > Save private key > 키 파일이름 저장

#cd /home/yeongje/

#mkdir .ssh

# vi .ssh/authorized_keys → puttygen에서 생성된 authorized_key 복사 후 파일에 붙여넣어 저장

#chown yeongje:yeongje .ssh/authorized_keys -R  → 소유권 변환, .ssh 디렉토리와 authorized_keys파일 소유권 변환

→ 키값으로 접속시 username 입력하면 접속가능



 ※ ssh 포트변경 후 접속하는법

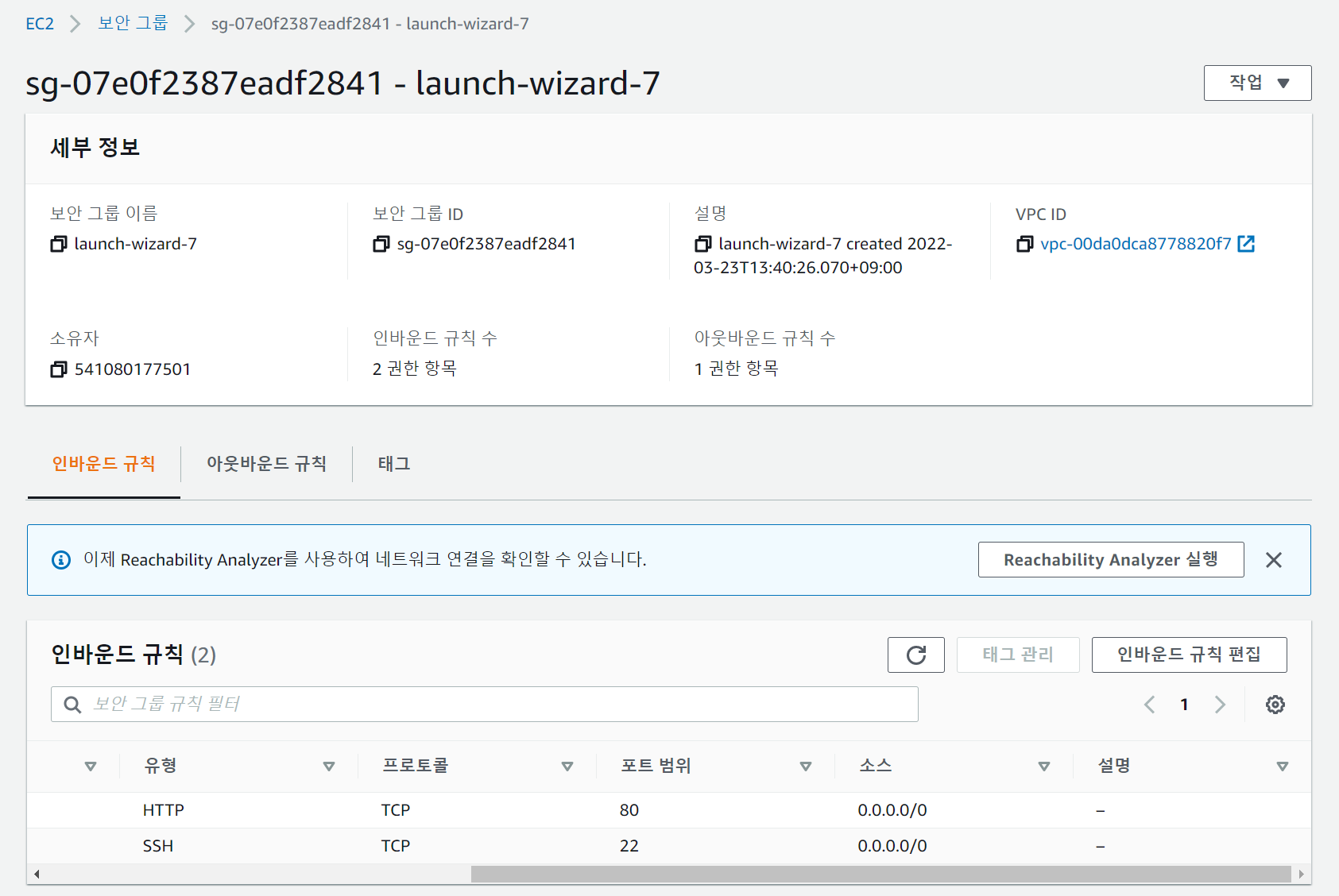

1. 보안그룹 > 인바운드 규칙 편집 > 규칙 추가 > 사용자지정 TCP,해당포트번호 허용
2. OS에서 sshd_config를 vi편집기로 port 지정

#sudo vi /etc/ssh/sshd_config > Port (포트번호) 입력 : #(주석) 삭제

#systemctl restart sshd

→ 접속확인





※ WINDOWS cmd에서 접속(yeongje 계정으로 접속)

#ssh -p 10001 yeongje@13.209.12.25        (포트번호 10001로 바꿨을경우)

#ssh 22 yeongje@13.209.12.25                    (기존 ssh포트번호 22 경우)



※ 프라이빗서브넷의 DB서버로 접속하기

-DB용 EC2는 퍼블릿IP 비활성화 할 것.

1. 퍼블릭서브넷의 EC2의 /home/yeongje 에 DB용 EC2를 생성할 때의 KEY값.pem파일 넣기
2. #chmod 400 [DB Key].pem
3. #cd /home/yeongje
4. Root권한으로 #ssh -i '[DBKey].pem파일' ec2-user@[DB EC2의 프라이빗 IP]

                         #ssh -i DBKey.pem ec2-user@192.168.2.48
